9. [Micropython]TPYBoard v102 读取芯片上的温度传感器

9.1. TPYBoard读取芯片上的温度传感器

9.1.1. STM32内部温度传感器概要

STM32 芯片内部一项独特的功能就是内部集成了一个温度传感器, 因为是内置, 所以测试的是芯片内部的温度, 如果芯片外接负载一定的情况下, 那么芯片的发热也基本稳定, 相对于外界的温度而言, 这个偏差值也是基本稳定的. 也就是说用 STM32 内部传感器来测量外界环境的温度。 在一些恶劣的应用环境下面, 可以通过检测芯片内部而感知设备的工作环境温度, 如果温度过高或者过低了 则马上睡眠或者停止运转. 可以保证您的设备工作的可靠性。

9.1.2. STM32内部温度传感器参数

    1. STM32内部温度传感器与ADC的通道16相连,与ADC配合使用实现温度测量。
  • 2.测量范围–40~125℃,精度±1.5℃。

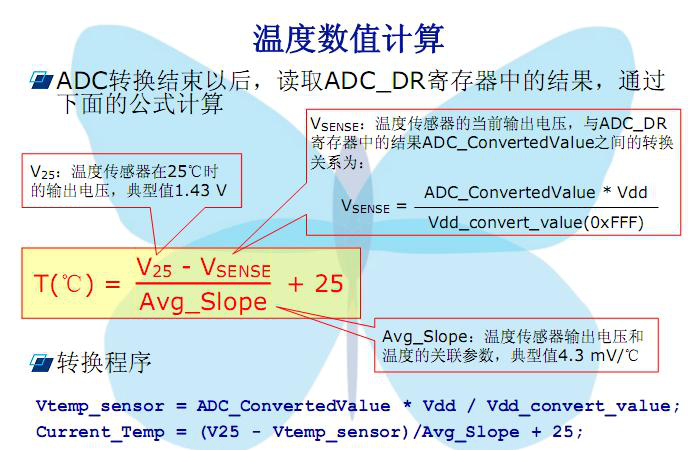

  • 3.温度传感器产生一个随温度线性变化的电压,转换范围在2V < VDDA < 3.6V之间。转换公式如下图所示:
../../../../_images/test_211.png

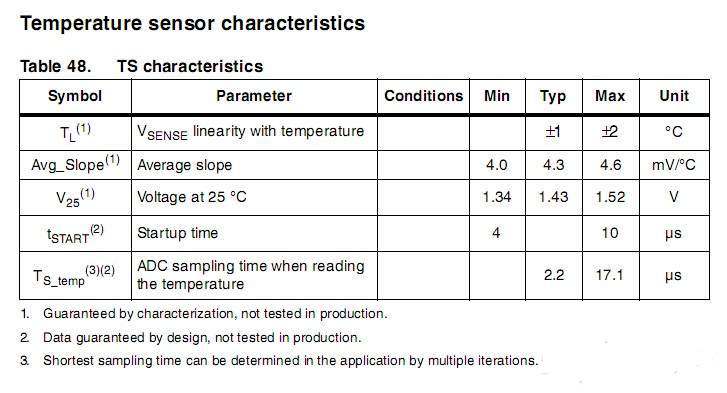

手册中对于公式中的参数说明:

../../../../_images/test_221.png

9.1.3. 读取温度的实现原理

写代码的时候, 在测量要求不怎么高的情况下, 公式可以简化。简化的公式:

Temperature= (1.42 - ADC_Value*3.3/4096)*1000/4.35 + 25

程序编写:

    1. 初始化ADC , 初始化DMA

      注意:内部温度传感器是使用了 ADC1 的第 16 通道哦.

    1. ADC_TempSensorVrefintCmd(ENABLE);

      使能温度传感器和内部参考电压通道

    1. 按照刚才列出的公式计算

      Temperature= (1.42 - ADC_Value*3.3/4096)*1000/4.35 + 25;

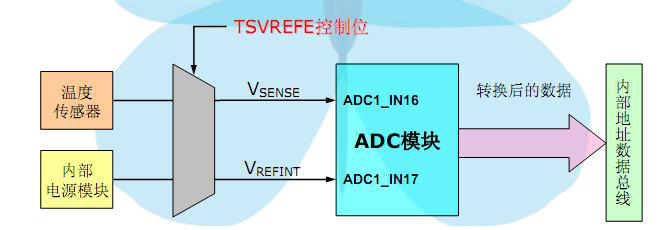

../../../../_images/test_231.png

9.1.4. TPYBoard读取温度例程

main:

# main.py -- put your code here!
import pyb
import time
import stm
from pyb import Pin

def adcread(chan):                              # 16 temp 17 vbat 18 vref
        assert chan >= 16 and chan <= 18, 'Invalid ADC channel'
        start = pyb.millis()
        timeout = 100
        stm.mem32[stm.RCC + stm.RCC_APB2ENR] |= 0x100 # enable ADC1 clock.0x4100
        stm.mem32[stm.ADC1 + stm.ADC_CR2] = 1       # Turn on ADC
        stm.mem32[stm.ADC1 + stm.ADC_CR1] = 0       # 12 bit
        if chan == 17:
                stm.mem32[stm.ADC1 + stm.ADC_SMPR1] = 0x200000 # 15 cycles
                stm.mem32[stm.ADC + 4] = 1 << 23
        elif chan == 18:
                stm.mem32[stm.ADC1 + stm.ADC_SMPR1] = 0x1000000
                stm.mem32[stm.ADC + 4] = 0xc00000
        else:
                stm.mem32[stm.ADC1 + stm.ADC_SMPR1] = 0x40000
                stm.mem32[stm.ADC + 4] = 1 << 23
        stm.mem32[stm.ADC1 + stm.ADC_SQR3] = chan
        stm.mem32[stm.ADC1 + stm.ADC_CR2] = 1 | (1 << 30) | (1 << 10) # start conversion
        while not stm.mem32[stm.ADC1 + stm.ADC_SR] & 2: # wait for EOC
                if pyb.elapsed_millis(start) > timeout:
                        raise OSError('ADC timout')
        data = stm.mem32[stm.ADC1 + stm.ADC_DR]     # clear down EOC
        stm.mem32[stm.ADC1 + stm.ADC_CR2] = 0       # Turn off ADC
        return data

def v33():
        return 4096 * 1.21 / adcread(17)

def vbat():
        return  1.21 * 2 * adcread(18) / adcread(17)  # 2:1 divider on Vbat channel

def vref():
        return 3.3 * adcread(17) / 4096

def temperature():
        return 25 + 400 * (3.3 * adcread(16) / 4096 - 0.76)

adc = pyb.ADCAll(12)
leds = [pyb.LED(i) for i in range(1,5)]

sw=pyb.Switch()
def test():
        pyb.LED(1).on()
        pyb.LED(2).on()
        pyb.LED(3).on()
        pyb.LED(4).on()
        pyb.delay(2000)
sw.callback(test)

for l in leds:
        l.off()

n = 0

try:
   while True:
          n = (n + 1) % 4
          leds[n].toggle()
          pyb.delay(50)
          print('v33:',v33())
          print('vbat:',vbat())
          print('vref:',vref())
          print('temperature:',temperature())
finally:
        for l in leds:
                l.off()
